- Varumärke: AMF
- Kategori: Spännelement
Produktbeskrivning

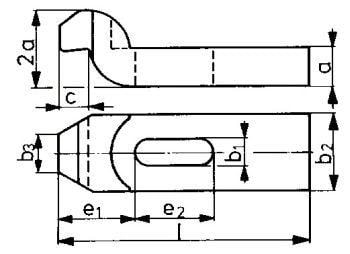

- Variant: 6,6 x 60 mm - Spårbredd b1 (mm): 6,6; Längd l (mm): 60; För spännskruv: M6; a (mm): 10; b2 (mm): 20; b3 (mm): 10; c (mm): 8; e1 (mm): 22; e2 (mm): 20
- Variant: 9 x 80 mm - Spårbredd b1 (mm): 9; Längd l (mm): 80; För spännskruv: M8; a (mm): 12; b2 (mm): 25; b3 (mm): 12; c (mm): 9; e1 (mm): 27,5; e2 (mm): 25
- Variant: 11 x 100 mm - Spårbredd b1 (mm): 11; Längd l (mm): 100; För spännskruv: M10; a (mm): 15; b2 (mm): 30; b3 (mm): 15; c (mm): 12; e1 (mm): 36; e2 (mm): 32
- Variant: 14 x 125 mm - Spårbredd b1 (mm): 14; Längd l (mm): 125; För spännskruv: M12/M14; a (mm): 20; b2 (mm): 40; b3 (mm): 20; c (mm): 16; e1 (mm): 44; e2 (mm): 40
- Variant: 18 x 160 mm - Spårbredd b1 (mm): 18; Längd l (mm): 160; För spännskruv: M16/M18; a (mm): 25; b2 (mm): 50; b3 (mm): 25; c (mm): 20; e1 (mm): 51,5; e2 (mm): 50
- Variant: 22 x 160 mm - Spårbredd b1 (mm): 22; Längd l (mm): 160; För spännskruv: M20/M22; a (mm): 30; b2 (mm): 60; b3 (mm): 30; c (mm): 24; e1 (mm): 59; e2 (mm): 55
