Guide: Volframelektroder för TIG-svetsning
7-2-2025
Skriven av: Victor Lundqvist
Skriven av: Victor Lundqvist
Att välja rätt volframelektrod / wolframelektrod är avgörande när man vill lägga en bra sträng. Elektrodernas sammansättning påverkar både ljusbågens stabilitet och livslängden på elektroden. Nedan går vi igenom de vanligaste typerna av wolframelektroder samt deras respektive färgmarkeringar.
Vilken volframelektrod ska du ha?
Olika typer av volframelektroder och deras färg
- WZ - Zirkoniumelektroder (Vit färgkod) Egenskaper: Bra val för AC-svetsning. Ger stabil ljusbåge och tål höga temperaturer utan att smälta ner.
- Användning: Passar aluminium och magnesium. Perfekt för svetsningar där du vill undvika föroreningar i smältbadet.
- WL - Lantanoxid-elektroder (Svart, Guld eller Blå färgkod) Egenskaper: Minskar slitaget på elektroden och ger längre hållbarhet. Fungerar både med AC och DC.
- Användning: Passar rostfritt, svartplåt och aluminium.
- WC - Ceroxid-elektroder (Grå färgkod) Egenskaper: Ger en mycket stabil ljusbåge och har låg uppstartsspänning.
- Användning: Används främst för svetsning med likström av rostfritt och legeringar.
- WS - Toriumelektroder (Röd färgkod) Egenskaper: Klarar många ampere och ger en jämn båge.
- Användning: Vanlig för svetsning med likström av rostfritt och titan. Innehåller dock radioaktiva partiklar, vilket gör att de bör hanteras med försiktighet.
Wolframelektrod Färgkoder och Användningsområden
| Märkning | Vikt oxid (%) | Oxid | Färg | Beskrivning | Lämpliga metaller |
|---|---|---|---|---|---|
| WP | - | - | Grön | Ren wolframelektrod utan tillsatser. Lämplig för AC-svetsning av aluminium och magnesium. Ej för DC. | Aluminium, magnesium |
| WT 4 | 0,35–0,55 | Th | Ljusblå | Toriumbaserad elektrod med god tändning och hög prestanda vid DC-svetsning. Observera radioaktivitet. | Olegerade och höglegerade stål, nickel, titan |
| WT 10 | 0,80–1,20 | Th | Gul | Toriumoxid-tillsatt elektrod med stabil båge och längre livslängd än WP-elektroder. Används på DC. | Olegerade och höglegerade stål, nickel, titan |
| WT 20 | 1,70–2,20 | Th | Röd | Populär toriumelektrod för DC-svetsning. Utmärkt tändning och strömbärförmåga, men lätt radioaktiv. | Olegerade och höglegerade stål, nickel, titan |
| WT 30 | 2,80–3,20 | Th | Lila | Hög toriumhalt ger förbättrad bågstabilitet och livslängd. Rekommenderas ej p.g.a. hälsorisker. | Olegerade och höglegerade stål, nickel, titan |
| WT 40 | 3,80–4,20 | Th | Orange | Toriumelektrod för specialapplikationer. Hög prestanda men radioaktiv. | Olegerade och höglegerade stål, nickel, titan |
| WZ 3 | 0,15–0,50 | Zr | Brun | Zirkoniumelektrod för AC-svetsning. Låg föroreningsrisk och stabil ljusbåge. | Aluminium, magnesium |
| WZ 8 | 0,70–0,90 | Zr | Vit | Liknande egenskaper som WZ 3 men med högre zirkoniumhalt för ännu bättre stabilitet. | Aluminium, magnesium |
| WL 10 | 0,90–1,20 | La | Svart | Lantanoxid-elektrod med förbättrad tändning och längre livslängd än WP. | Kolstål, rostfritt stål, aluminium, nickel, koppar |
| WL 15 | 1,40–1,60 | La | Guld | Bättre bågstabilitet och livslängd än WL 10. Bra ersättare för toriumelektroder. | Kolstål, rostfritt stål, aluminium, nickel, koppar |
| WL 20 | 1,80–2,20 | La | Mörkblå | Högst lantanoxid-innehåll, vilket ger bästa tändning och livslängd. | Kolstål, rostfritt stål, aluminium, nickel, koppar |
| WC 20 | 1,80–2,20 | Ce | Grå | Ceriumelektrod för både AC och DC. Utmärkt vid låga strömstyrkor. | Kolstål, rostfritt stål, aluminium, nickel, koppar |
| WR 2 | Blandoxid | Sällsynta jordarter | Turkos | Blandoxid-elektrod med hög stabilitet och livslängd. | Höglegerade stål, speciallegeringar |
| E3® | Blandoxid | Sällsynta jordarter | Lila | Premium blandoxid-elektrod med optimal prestanda för de flesta metaller. | Höglegerade stål, speciallegeringar |

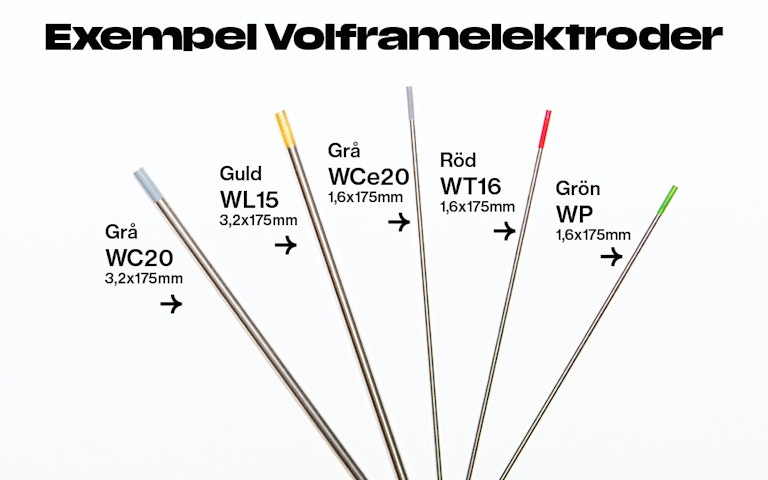

Några exempel på volframelektroder
Grundläggande förklaring av legeringarna i elektroderna
- Th (Torium) – Ger en stabil båge och lång livslängd, men bör hanteras med försiktighet.
- Zr (Zirkonium) – Perfekt för ren svetsning, tål höga temperaturer utan att smälta ner.
- La (Lantanoxid) – förbättrar ljusbågen och livslängden, funkar för AC och DC.
- Ce (Ceroxid) – Behöver lägre spänning för att starta och ger en stabil ljusbåge, perfekt för finsvets.

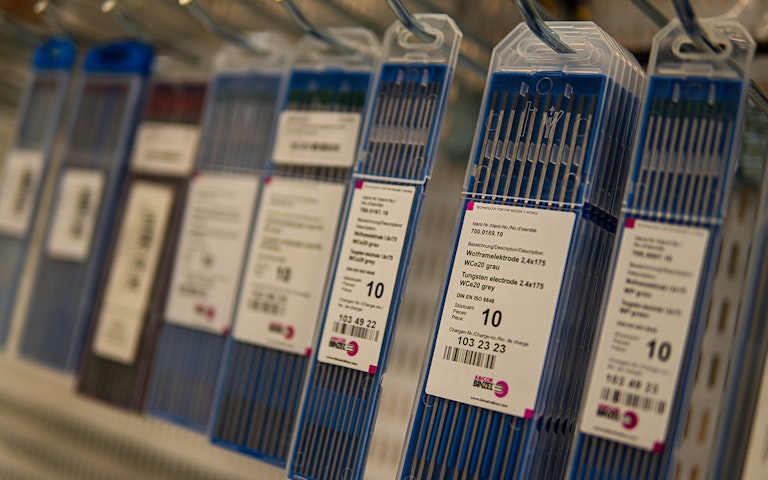

Förpackningar med volframelektroder
Vår stora guide om TIG-svetsning
Vanliga frågor
Vilken elektrod ska jag välja för aluminium?
För aluminiumsvetsning är WZ-elektroden (zirkonium, vit färgkod) ett bra val vid AC-svetsning.
Kan jag använda samma elektrod för AC och DC?
WL-elektroder (lantanoxid, svart, guld eller blå färgkod) fungerar bra för både AC och DC.
Vilken elektrod ger längst livslängd?
WL-elektroder (lantanoxid) och WC-elektroder (ceroxid) har lång livslängd och en stabil ljusbåge.
Är toriumelektroder farliga?
Torium (WS, röd färgkod) är svagt radioaktivt och bör hanteras med skyddsutrustning. Det finns idag säkrare alternativ som WL och WC.
Att välja rätt TIG-elektrod handlar om att anpassa efter material, strömtyp och specifika svets behov. Genom att använda rätt elektrod kan man få en stabil båge, hög precision och längre livslängd på elektroden.

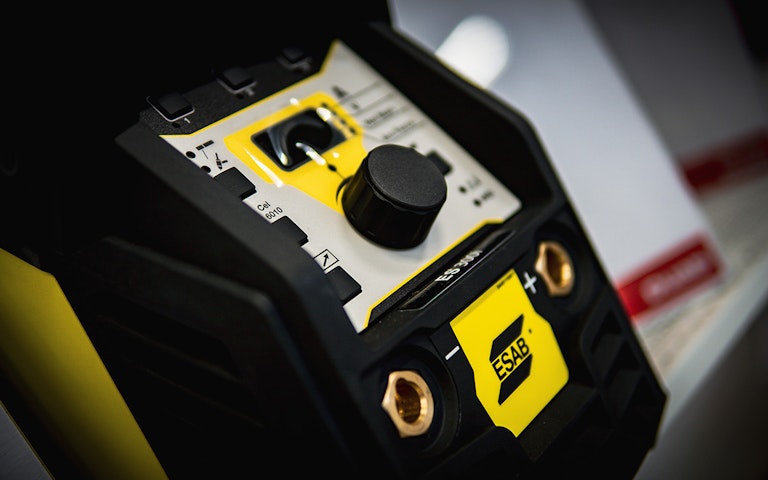

Esab TIG-svets
